Réalisation · Fig. 03

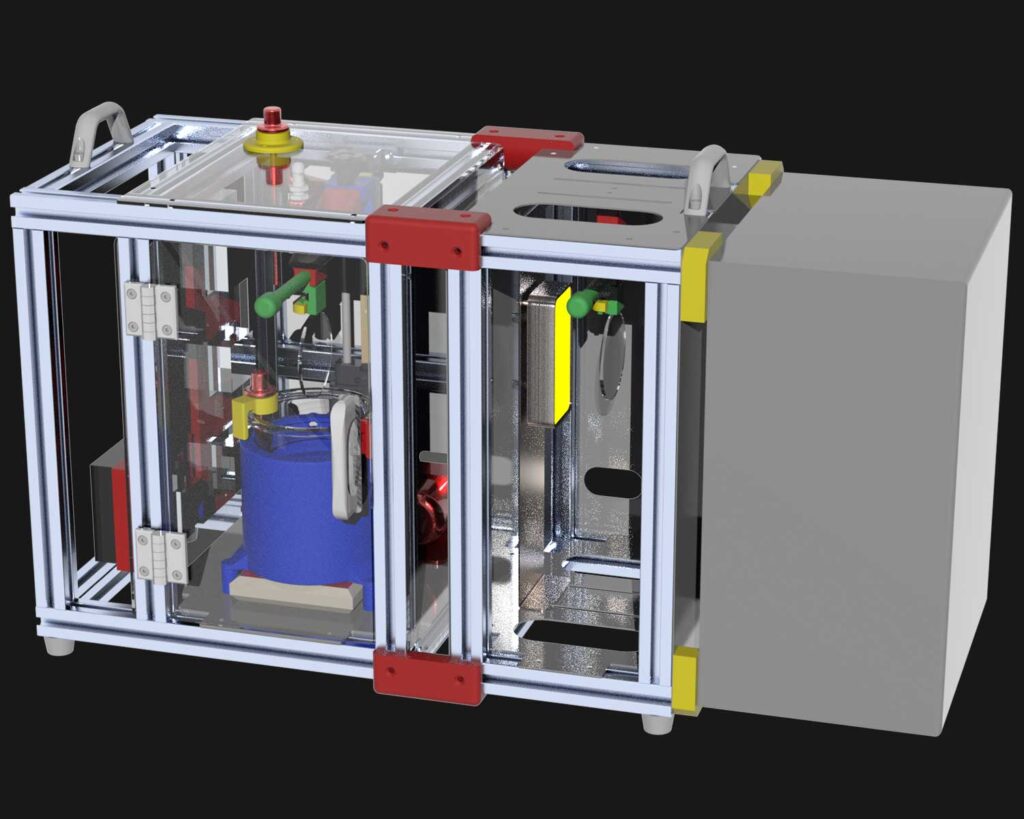

Banc d’essai automatisé pour vernis
Un banc qui objective la qualité d’un vernis avant qu’un défaut n’atteigne la production, lancé après des défauts récurrents chez le fournisseur.
Cadre
En poste chez SAVIMEX
Domaines
Automatisme · Thermique · Données
Acquisition
1 mesure / s
Régulation
Peltier
Séchage
Infrarouge
FIG. 03Banc d’essai automatisé pour vernis
01Fiche projet
Le besoin, la réponse.
| Besoin | Tester des échantillons de vernis de façon répétable, pour détecter les lots défectueux et sécuriser la qualité de la production. |
| Contraintes | Une épaisseur de dépôt définie, une température maîtrisée, un vernis homogène, un séchage conforme aux consignes du fabricant et une traçabilité de chaque essai. |
| Solution | Trempage puis remontée à vitesse contrôlée, régulation par module Peltier, homogénéisation par pompe et circuit de fluide étudié, séchage infrarouge réglable. |
| Résultat | Chaque essai est documenté : les mesures sont enregistrées chaque seconde dans un fichier Excel. |
02Points techniques
Ce qu’il fallait résoudre.
01

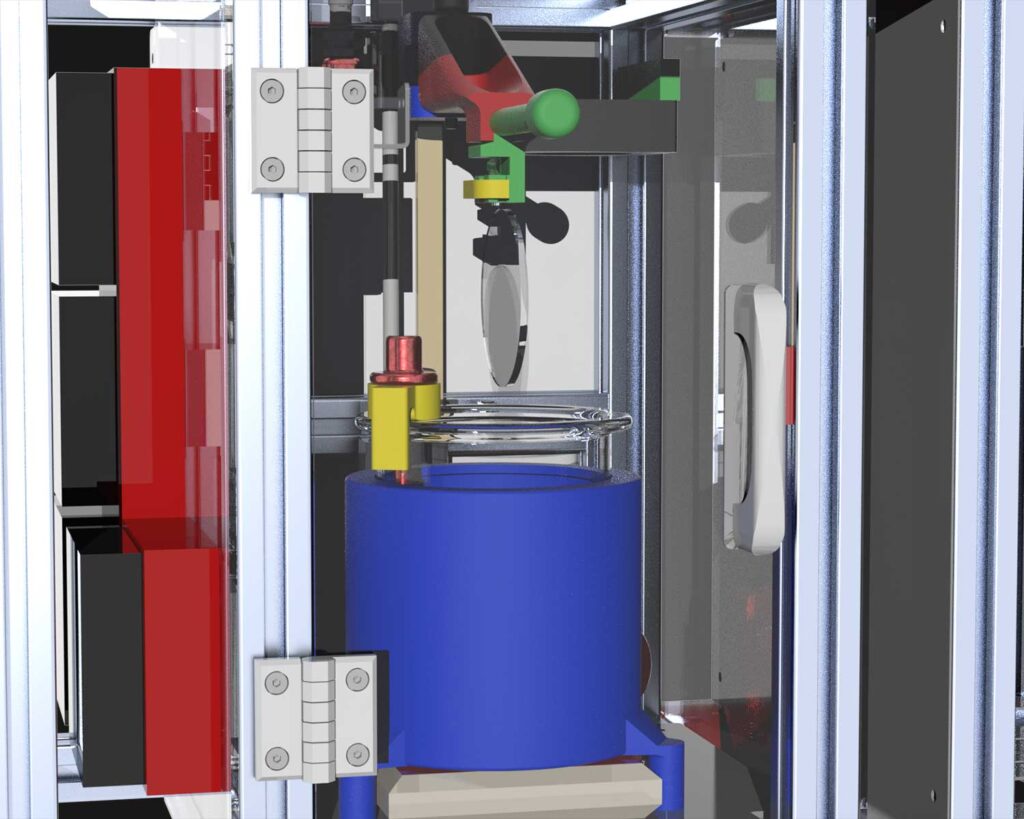

Dépôt maîtrisé
Une remontée à vitesse contrôlée pour une épaisseur de vernis définie.
02
Régulation Peltier
La température du vernis est régulée et sondée en continu.
03
Homogénéité
Une pompe et un tracé de fluide dédiés.
04

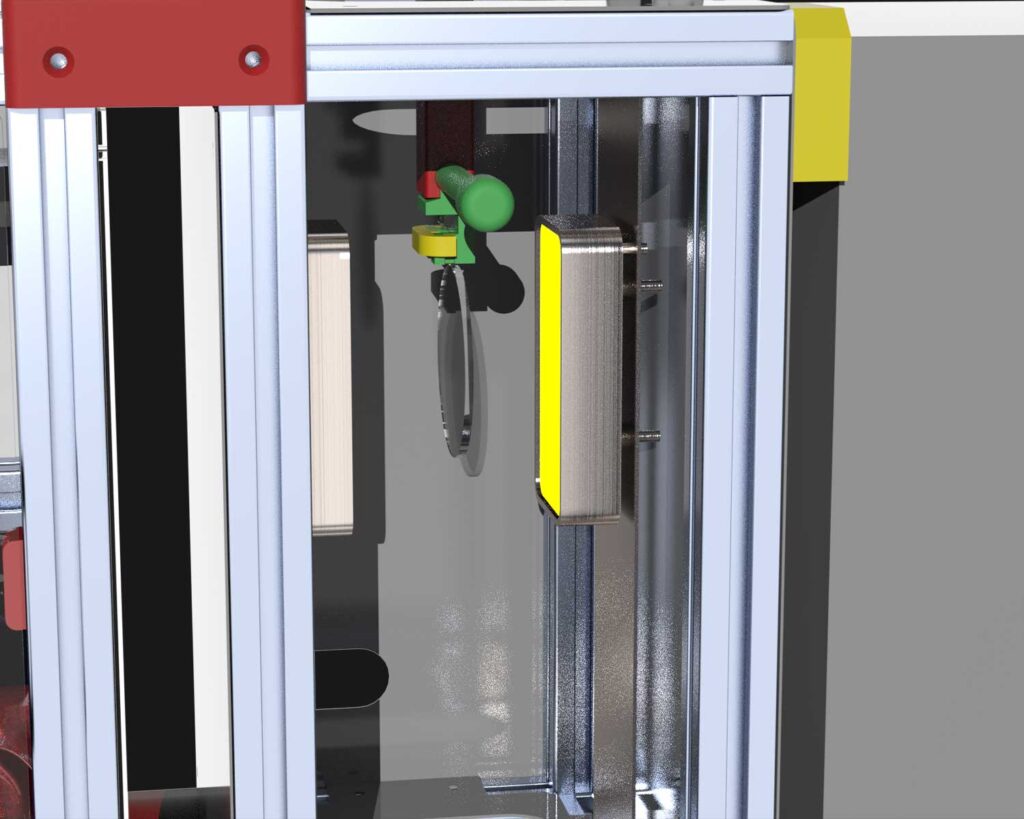

Séchage infrarouge
Un système IR réglable fixe le vernis et évapore le solvant selon les consignes du fabricant.
03Planche photos
Le projet en images.
